性能特點:
■ 最高360V測試電壓,滿足非隔離驅動電源測試要求

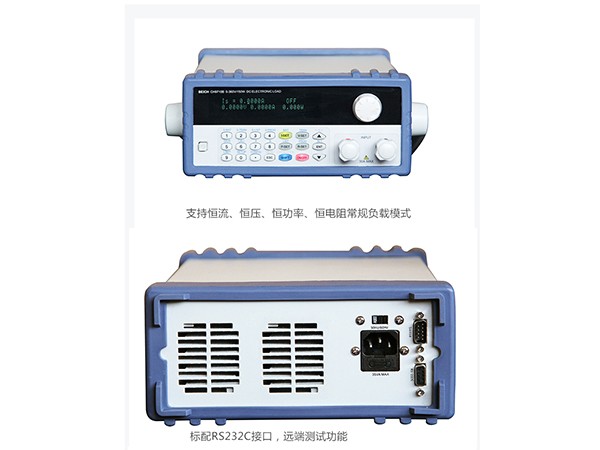

■ 定電流,定電壓,定電阻,定功率模式
■ 動態測量模式
■ 電池測試模式
■ 列表自動測試模式
■ 標準RS232C接口
■ 遠端測試功能
■ 過電壓,過電流,過功率,過溫度保護
主要技術指標:
型號 | CH9710B | CH9710C | ||
額定值 | 輸入電壓 | 0~360V | ||
輸入電流 | 1mA~30A | |||
輸入功率 | 150W | 300W | ||
顯示方式 | 高亮度VFD | |||
量程 | 精度 | 分辨率 | ||
負載精度 | 0-36V | ±(0.05%+0.03%FS) | 1mV | |
0-360V | ±(0.05%+0.03%FS) | 10 mV | ||
0-3A | ±(0.05%+0.05%FS) | 0.1mA | ||
0-30A | ±(0.05%+0.05%FS) | 1 mA | ||
定電壓模式 | 1.5V-36V | ±(0.05%+0.03%FS) | 1mV | |
1.5V-360V | ±(0.05%+0.03%FS) | 10 mV | ||
定電流模式 | 0-3A | ±(0.05%+0.03%FS) | 0.1mA | |
0-30A | ±(0.05%+0.03%FS) | 1mA | ||
定電阻模式(當輸入電壓和電流值≥10%FS) | 0.05Ω-5Ω | ±(0.2%+0.2%FS) | 0.001Ω | |
0.5Ω-50Ω | ±(0.1%+0.1%FS) | 0.01Ω | ||
5Ω-500Ω | ±(0.1%+0.1%FS) | 0.1Ω | ||
500Ω-5KΩ | ±(1%+1%FS) | 1Ω | ||
定功率模式(當輸入電壓和電流值≥10%FS) | 0-50W | ±(0.1%+0.1%FS) | 1 mW | |
0-150W | ±(0.1%+0.1%FS) | 1 0mW | ||
0-300W | ±(0.1%+0.1%FS) | 0.1 W | ||
電流測量值 | 0-9.9999A | ±(0.05%+0.05%FS) | 0.1mA | |
10.000-30.000A | ±(0.05%+0.05%FS) | 1 mA | ||
電壓測量值 | 0-9.9999V | ±(0.05%+0.03%FS) | 0.1mV | |
10.000-99.999V | ±(0.05%+0.03%FS) | 1 mV | ||
100.00-360.00V | ±(0.05%+0.03%FS) | 10mV | ||
電池測試功能 | 輸入電壓: 0.8-360V 最大容量: 999A/H 分辨率: 0.1mA放電時間:1~60000sec | |||
動態測試模式 | T1&T2(A值或B值測試時間):0.1mS-999S誤差<2.5% + 0.1mS | |||
保護范圍 | >額定條件5% | |||
輸入端阻抗 | ≥200KΩ | |||
外形尺寸 | W*H*D230mm*100mm*350mm | |||
重量Kg | CH9710B約6kgCH9710C約6.5kg |
